Hướng dẫn sử dụng bộ sạc di động cho xe tải Van Điện THACO Towner E

Dòng xe tải van điện THACO Towner E được trang bị bộ sạc di động AC nhỏ gọn, thuận tiện mang theo trên xe giúp chủ xe và tài xế linh hoạt nạp năng lượng mọi lúc, mọi nơi. Bài viết dưới đây hướng dẫn chi tiết cách cài đặt cường độ dòng điện, hẹn giờ sạc và các yêu cầu kỹ thuật hạ tầng điện nhằm đảm bảo an toàn tuyệt đối trong quá trình sử dụng.

1. Cấu tạo và chuẩn kết nối của bộ sạc di động AC

Bộ sạc chậm AC di động của xe tải van điện THACO bao gồm các thành phần chính:

- Cụm bộ sạc di động AC tích hợp màn hình hiển thị và nút điều khiển.

- Phích cắm chuẩn công nghiệp CEE 32A cho nguồn cấp điện công suất lớn.

- Cáp chuyển đổi từ phích cắm CEE 32A sang phích cắm điện dân dụng 220V.

2. Thông số cường độ dòng điện và yêu cầu hạ tầng điện

Để bộ sạc vận hành an toàn, nguồn điện cấp phải đảm bảo đúng tiêu chuẩn về tiết diện dây dẫn và hệ thống bảo vệ Aptomat chống giật.

Nguồn điện công nghiệp (220V)

- Mức 32A (Công suất 7 kW): Dùng khi cần sạc nhanh tại bãi xe, xưởng hoặc kho logistics phục vụ xe vận hành cường độ cao. Yêu cầu đường kính dây dẫn ≥ 6 mm² và có Aptomat chống giật riêng ≥ 40A.

- Mức 16A (Công suất 3.5 kW): Dùng sạc tại bãi xe, xưởng hoặc kho hàng. Yêu cầu đường kính dây dẫn ≥ 2.5 mm² và Aptomat chống giật riêng ≥ 20A.

- Mức 8A – 13A (Công suất 1.76 – 2.86 kW): Dùng khi sạc chậm qua đêm hoặc cần chia sẻ tải với các thiết bị công nghiệp khác. Yêu cầu đường kính dây dẫn ≥ 2.5 mm² và Aptomat chống giật riêng ≥ 16A.

Nguồn điện dân dụng (220V)

- Khi kết nối qua cáp chuyển đổi phích cắm dân dụng:

- Mức 16A (Công suất 3.5 kW): Dùng khi hệ thống điện dân dụng tại nhà hoặc kho hàng đáp ứng tải cao. Yêu cầu dây dẫn ≥ 2.5 mm² và Aptomat chống giật riêng ≥ 20A.

- Mức 13A (Công suất 2.86 kW): Dùng khi sạc tại nhà hoặc văn phòng trong lúc vẫn còn nhiều thiết bị điện đang hoạt động. Yêu cầu dây dẫn ≥ 2.5 mm² và Aptomat chống giật riêng ≥ 16A.

- Mức 10A (Công suất 2.2 kW): Dùng khi chia sẻ tải điện hoặc sạc nhờ nhà dân dọc đường. Yêu cầu dây dẫn ≥ 2.5 mm² và Aptomat chống giật riêng ≥ 16A.

- Mức 8A (Công suất 1.7 kW): Dùng sạc qua đêm tại hộ gia đình đang bật nhiều thiết bị điện. Yêu cầu dây dẫn ≥ 2.5 mm² và Aptomat chống giật riêng ≥ 16A.

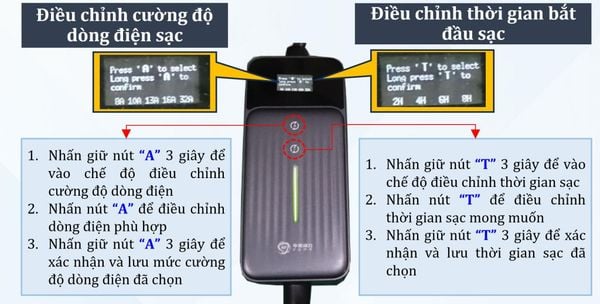

3. Hướng dẫn thao tác cài đặt trên bộ sạc di động

Bước 1: Điều chỉnh cường độ dòng điện sạc (Nút "A")

Nhấn giữ nút “A” trong 3 giây để truy cập vào chế độ điều chỉnh cường độ dòng điện.

Nhấn nút “A” từng lần để chọn mức dòng điện phù hợp với nguồn cấp (8A, 10A, 13A, 16A hoặc 32A).

Nhấn giữ nút “A” trong 3 giây để xác nhận và lưu mức cường độ dòng điện đã chọn.

Bước 2: Điều chỉnh thời gian bắt đầu sạc / hẹn giờ sạc (Nút "T")

Nhấn giữ nút “T” trong 3 giây để truy cập vào chế độ điều chỉnh thời gian sạc.

Nhấn nút “T” từng lần để lựa chọn thời gian hoãn/sạc mong muốn (như 2H, 4H, 6H, 8H).

Nhấn giữ nút “T” trong 3 giây để xác nhận và lưu thiết lập thời gian.
